新一代 Java垃圾回收神器：ZGC

发表于 2022-11-20 更新于 2024-06-01 分类于 JVM 阅读次数：本文字数： 6.4k 阅读时长 ≈ 6 分钟

你好，我是猿java。

今天我们分享的内容是：新一代 Java垃圾回收神器：ZGC。

ZGC 定义

ZGC（The Z Garbage Collector），是一种可扩展的低延迟垃圾收集器，主要是用来处理超大内存（TB级别）的垃圾回收。
ZGC 最初是 JDK 11 以一项实验性功能引入的，经过几个版本的迭代，最终在 JDK 15中被宣布为 Production Ready。

ZGC的中的”Z”代表什么含义？官方解释如下：

大概意思为：Z它不代表任何东西，ZGC只是一个名字。它最初受到 ZFS（文件系统）的启发或致敬，ZFS（文件系统）在首次问世时在许多方面都是革命性的。最初，ZFS 是“Zettabyte File System”的首字母缩写词，但这个意思被废弃了，后来据说它不代表任何东西。这只是一个名字。有关详细信息，请参阅Jeff Bonwick 的博客。

下图为 Oracle官方对 ZGC停顿时间的描述：

ZGC的目标

2018年，Oracle官方描述的 ZGC目标为：

处理 TB 量级的堆；
GC 时间不超过 10ms；
相对于使用 G1，应用吞吐量的降低不超过 15%；

2022年11月，Oracle官方描述的 ZGC的目标为：

低延时，亚毫秒的最大暂停时间
暂停时间不会随着堆、live-set 或 root-set 的大小而增加
处理 TB 量级的堆（可以处理 8MB-16TB 的堆）；

通过官方对 ZGC目标的描述也可以看出，在几年的时间内，ZGC垃圾回收器的最大停顿时间已从 10ms 降低到亚毫秒级别，性能有了质的飞越。

核心技术点

2018年，官方描述的 ZGC的核心技术点为：

Concurrent：并发
Tracing: 可追踪
Compacting：整理内存
Single generation: 单代，也就是不进行分代
Region-based：基于Region
NUMA-aware：支持NUMA，Non-Uniform Memory Access（非一致内存访问）
Load barriers：读屏障
Colored pointers：染色指针，一种将信息存储在指针中的技术

2022年，官方描述的 ZGC的核心技术点为：

Concurrent：并发
Region-based：基于Region
Compacting：整理内存
NUMA-aware：支持NUMA，Non-Uniform Memory Access（非一致内存访问）
Using colored pointers：使用染色指针，一种将信息存储在指针中的技术
Using load barriers：使用读屏障

比较 2018年和 2022年官方对 ZGC核心技术的描述可以发现，官方把 Single generation 这一点去掉了，熟悉 G1的小伙伴应该知道，G1是 Region-based类型，每个 Region在同一时刻只能属于一种分代，但是，一个Region可以在多个分代之间动态切换，因此，ZGC 从最初的不分代发展成和 G1一样，也有分代。

ZGC 原理

Region-based

Region-based：基于区域。

ZGC 和 G1等垃圾回收器一样，也会将堆划分成很多的小分区，整个堆内存分区如下图：

ZGC的 Region 有小、中、大三种类型:

Small Region（小型 Region）：容量固定为 2M，存放小于 256K的对象；
Medium Region（中型 Region）：容量固定为 32M，放置大于等于 256K，并小于 4M的对象；
Large Region（大型 Region）: 容量不固定，可以动态变化，但必须为 2M的整数倍，用于放置大于等于 4MB的大对象；

Compacting

Compacting：整理内存。

因为 ZGC回收器和 CMS、G1等垃圾回收器一样，使用了”标记-复制算法”，该算法会产生内存碎片，因此需要进行内存整理操作，清除内存碎片。

NUMA

NUMA，Non-Uniform Memory Access（非一致内存访问）。

最初的计算机是单核处理器，一个 CPU访问一块内存，但是随着网络的快速发展，单核远不能满足实际需求，因此采用多核处理器技术，多 CPU需要访问同一个内存，因为任一 CPU对同一内存的访问速度是一致的，所以也称作一致内存访问（Uniform Memory Access， UMA），再随着网络的发展，单内存无法满足需求，因此就诞生了多内存，把 CPU和内存集成到同一个单元，这样 CPU就会访问离它最近的内存，提升读写效率，这种方式就是非一致内存访问。

NUMA和UMA比较如下图：

NUMA 架构在中大型系统上非常流行，是一种高性能的解决方案，ZGC就充分利用 NUMA架构的特征。

Colored pointers

Colored pointers：染色指针，一种将数据存放在指针里的技术，JVM是通过染色指针来标识某个对象是否需要被GC。
像 CMS，G1这些垃圾收集器的 GC信息都保存在对象头中，而 ZGC的 GC信息保存在指针中，每个对象有一个 64位指针，参考 JDK zGlobals_x86.cpp 源码，ZGC 地址空间和指针结构有如下 3种布局：

布局1

[0 ~ 41] 共 42-bits，对应 4TB的 Java堆内存；
[42-45] 共 4-bits，对应 Metadata Bits，存放 Marked0，Marked1，Remapped，Finalizable 元数据；
[46-63] 共 18-bits，全部存放0，预留未使用；

抽象成结构图如下：

布局2

[0 ~ 42] 共 43-bits，对应 8TB的 Java堆内存；
[43-46] 共 4-bits，对应 Metadata Bits，存放 Marked0，Marked1，Remapped，Finalizable 元数据；
[47-63] 共 17-bits，全部存放0，预留未使用；

抽象成结构图如下：

布局3

[0 ~ 43] 共 44-bits，对应 16TB的 Java堆内存；
[44-47] 共 4-bits，对应 Metadata Bits，存放 Marked0，Marked1，Remapped，Finalizable 元数据；
[48-63] 共 16-bits，全部存放0，预留未使用；

抽象成结构图如下：

通过上面的 3种布局，可以发现一个共性：分配 4-bits来分别存放 Marked0，Marked1，Remapped，Finalizable 染色标记位，4种染色标记位说明如下：

Marked0，1-bit，用于标记可到达的对象（活跃对象）；
Marked1，1-bit，用于标记可到达的对象（活跃对象）；
Remapped，1-bit，指向最新的并指向该对象的当前位置；
Finalizable，1-bit，标识这个对象只能通过finalizer才能访问；

多重视图

上述 Marked0，Marked1，Remapped染色标记位其实代表一种地址视图，当应用程序创建对象时，首先在堆空间申请一个虚拟地址，ZGC同时会为该对象在 Marked0、Marked1和 Remapped地址空间分别申请一个虚拟地址，三个虚拟地址指向同一个物理地址，并且在同一时间，三个虚拟地址有且只有一个空间有效，整个视图映射关系如下图：

ZGC之所以设置三个虚拟地址空间，目的是使用”虚拟空间换时间”的思想，从而降低GC停顿时间。三个空间的切换是由垃圾回收的不同阶段触发的，通过限定三个空间在同一时间点有且仅有一个空间有效高效的完成GC过程的并发操作。

Load barriers

Load barriers：读屏障，是指 JIT（ just-in-time compilation 即时编译器，JVM）向应用代码注入一小段代码，当从堆中读取对象引用时，就会执行这段代码，官方说明如下：

读屏障示例：

String n = person.name;    // 从堆中读取引用，需要加入屏障

<Load barrier start>
  if (n & bad_bit_mask) {
      slow_path(register_for(n), address_of(person.name));
  }
<Load barrier end>

String p = n ;         // 无需屏障，不是从堆中读取引用
n.isEmpty() ;          // 无需屏障，不是从堆中读取引用
int age = person.age;    // 无需屏障，不是对象引用

在读屏障示例中，JVM 注入了如下的一段读屏障代码：

1
2
3

if (n & bad_bit_mask) {
   slow_path(register_for(n), address_of(person.name));
}

对应的字节码如下：

mov 0x10(%rax), %rbx     // String n = person.name;
test %rbx, 0x20(%r15)    // Bad color?
jnz slow_path            // Yes -> Enter slow path and
// mark/relocate/remap, adjust
// 0x10(%rax) and %rbx

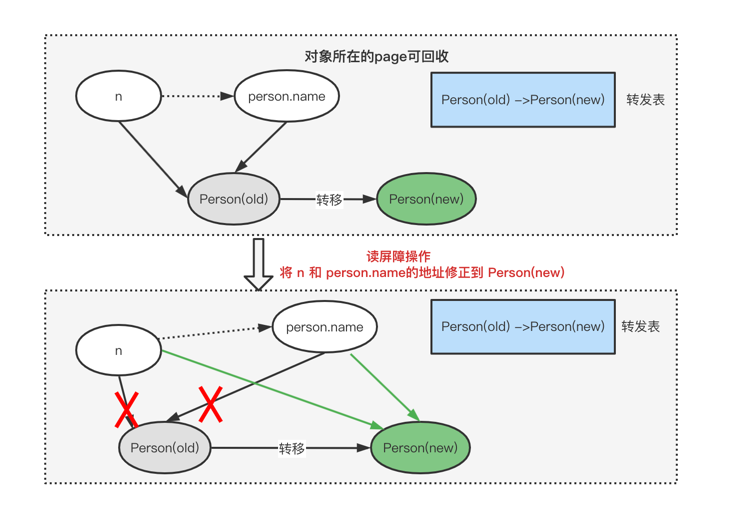

假如 person 对象发生移动，因此 n 和 person.name 的地址都会发生变化，当使用 n 前，需要判断 n 的染色指针是否为 good，如果为 bad color，可以得知 n 的引用地址被修改过，因此需要修正 n 和 person.name的地址，整个过程如下图：

上图过程也称为”自愈”，即当对象地址发生转移时，通过读屏障操作，不仅赋值的引用更改为最新值，自身引用也被修正了，整个过程看起来像自愈。

这里对”转移”做个解释：ZGC是按照 Page内存页进行垃圾回收的，也就是说当对象所在的页面需要回收时，页面里还存活的对象需要被转移到其他页。

Concurrent

Concurrent：并发，指 GC线程和应用线程是并发执行。

和 MCS、G1等垃圾回收器一样，ZGC也采用了标记-复制算法，不过，ZGC对标记-复制算法做了很大的改进，ZGC垃圾回收周期和视图切换可以抽象成下图：

初始化阶段：ZGC初始化之后，整个堆内存空间的地址视图被设置为 Remapped；
标记阶段：当进入标记阶段时，视图转变为 Marked0 或者 Marked1；
转移阶段：从标记阶段结束进入转移阶段时，视图再次被设置为 Remapped；

下图以 obj1，obj2，obj3 三个对象为案例对垃圾回收和视图切换进行了演示：

ZGC 全过程

ZGC垃圾回收全过程包含：初始标记、并发标记、再标记、并发转移准备、初始转移、并发转移 6个阶段，如下图：

在 ZGC 全过程中，会出现 3个 STW（Stop The World）：初始标记，再标记，初始转移。尽管这 3个阶段会 STW，但是 ZGC对 STW的暂停时间是有严格要求，一般是 1ms 甚至更低，下面将分别介绍各个阶段：

初始标记：这个阶段会 STW，仅标记 GC Root直接可达的对象，压到标记栈中；
并发标记，重新定位：这个阶段，GC线程和应用线程是并发执行的，根据初始标记的对象开始并发遍历对象图，还会统计每个 region 的存活对象的数量，具体流程如下图：

再标记：这个阶段会 STW，因为并发阶段应用线程还在运行，所以可能会修改对象的引用，导致漏标记的情况，因此，再标记阶段会标记这些漏标的对象，另外，这个阶段还会对系统字典、JVMTI、JFR、字符串表等非强根进行并行标记；
并发转移准备：为初始转移做一些前置工作；
初始转移：从GC Root Set集合出发，如果对象在转移的分区集合中，则在新的分区分配对象空间；
并发转移：这个阶段，GC线程和应用线程是并发执行的，GC线程和应用线程操作对象流程如下图：

常见问题

为什么需要 Marked0 和 Marked1 两个标识？

简单地说是为了区别上一次标记和当前标记，因为每个 GC周期开始时，会交换使用的 Marked标记位，使上次 GC周期中修正的已标记状态失效，所有引用都变成未标记。
比如：GC周期1 使用Marked0，则 GC周期结束后，所有引用 Marked0标记都会成为 01（二进制的01 = 0）；GC周期2使用 Marked1，类同于周期1，所有的 Marked标记都会成为 10（二进制的10 = 1）。

为什么会有 3种内存布局？

这主要还是和 ZGC的目标（支持 8MB-16TB 的堆）相匹配，因为 ZGC需要支持最大 16TB Java堆内存的垃圾回收，所以就需要用不同 bit位数来表示，因此就出现了3种布局。

使用多重视图和染色指针的优点

像 CMS，G1等垃圾回收器，GC信息是存放在对象头中，因此每次修改对象头信息时都需要先访问内存，然后操作，而 ZGC是把 GC信息存放在指针的有色标记位上，修改GC信息时，无需任何对象访问，只需要设置地址中对应的标志位即可，因此可以加快标记和转移的速度，这也是 ZGC在标记和转移阶段速度更快的原因。

Supported Platforms

ZGC 支持哪些平台？

下面是官方文档列举的所有支持平台：目前，ZGC目前支持了大多数的操作系统，并且是 64位系统。

重要配置参数

启用 ZGC

1
2
3

-XX:+UseZGC -Xmx<size> -Xlog:gc
# 或者
-XX:+UseZGC -Xmx<size> -Xlog:gc*

ZGC的 JVM选项

-Xms -Xmx：堆的最大内存和最小内存；
-XX:ReservedCodeCacheSize -XX:InitialCodeCacheSize：设置CodeCache的大小， JIT编译的代码都放在CodeCache中，一般服务64m或128m；
-XX:+UnlockExperimentalVMOptions -XX:+UseZGC：启用ZGC的配置；
-XX:ConcGCThreads：并发回收垃圾的线程。默认是总核数的12.5%，8核CPU默认是1。调大后GC变快，但会占用程序运行时的CPU资源，吞吐会受到影响；
-XX:ParallelGCThreads：STW阶段使用线程数，默认是总核数的60%。 -XX:ZCollectionInterval：ZGC发生的最小时间间隔，单位秒；
-XX:ZAllocationSpikeTolerance：ZGC触发自适应算法的修正系数，默认2，数值越大，越早的触发ZGC；
-XX:+UnlockDiagnosticVMOptions -XX:-ZProactive：是否启用主动回收，默认开启，这里的配置表示关闭；
-Xlog：设置GC日志中的内容、格式、位置以及每个日志的大小；

ZGC的发展

ZGC 最初是作为 JDK 11 中的一项实验性功能引入的，并在 JDK 15 中被宣布为 Production Ready

从不支持类卸载到支持类卸载

从仅支持个别系统到支持多个平台

从不支持指针压缩，到支持压缩类指针

JDK 16 支持并发线程堆栈扫描

……

ZGC 随着JDK发展的更改日志如下：

通过 ZGC的发展可以看出：GC垃圾回收器已经越来越智能化，GC会自适应各种情况自动优化。

总结

ZGC是一个可扩展的低延迟垃圾收集器，能够处理TB级别堆内存的垃圾回收；
ZGC垃圾回收过程几乎全是并发，实际 STW 停顿时间极短；
ZGC相对于CMS，G1这些垃圾回收器，最大的技术区别点是染色指针、读屏障、内存多重映射；
ZGC 和 Shenandoah、G1一样，采用基于 Region的堆内存分布；
对吞吐量优先的场景，ZGC可能并不适合；
ZGC将对象存活信息存储在染色指针中，而传统垃圾回收器将对象存活信息放在对象头中；
尽管目前大多数互联网公司,主流使用 jdk 8、jdk 11，垃圾回收器使用的是 ParNew + CMS 组合或 G1，但是，作为技术人员还是建议保持对新技术的热情；
